Dynamic Routing

RIP (routing information protocol) configuration forRIP v1 and RIP v2

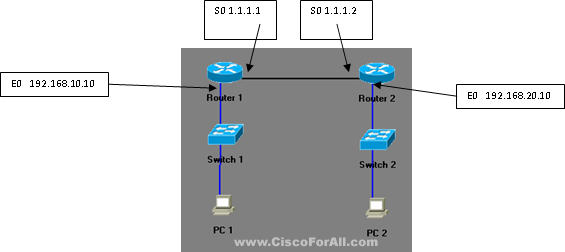

dynamic routing

  • Router# conf terminal
  • Router(config)# int e0
  • Router(config_if)# ip add 192.168.10.10 255.255.255.0
  • Router(config_if)# no shut
  • Router(config_if)# exit
  • Router(config)# int s0
  • Router(config_if)# ip add 1.1.1.1 255.255.255.0
  • Router(config_if)# no shut
  • Router(config_if)# clock rate 6400
  • Router(config_if)# router rip

If we want to configure on RIP v2 so do as

  • Router(config_router)# version v2
  • Router(config_router)# network 192.168.10.0
  • Router(config_router)# network 1.0.0.0
  • Router(config_router)# exit

Now do the configuration on router 2 as

  • Router> enable
  • Router# conf terminal
  • Router(config)#int e0
  • Router(config_if)# ip add 192.168.20.10 255.255.255.0
  • Router(config_if)# no shut
  • Router(config_if)# exit
  • Router(config)# int s0
  • Router(config_if)# ip add 1.1.1.2 255.255.255.0
  • Router(config_if)# no shut
  • Router(config_if)# clock rate 64000
  • Router(config_if)# exit
  • Router(config)# router rip  (for rip v2 just type version 2)
  • Router(config_router)# version 2
  • Router(config_router)# network 192.168.20.0
  • Router(config_router)# network 1.0.0.0
  • Router(config_router)# exit
  • Router(config)# exit
  • Router# exit

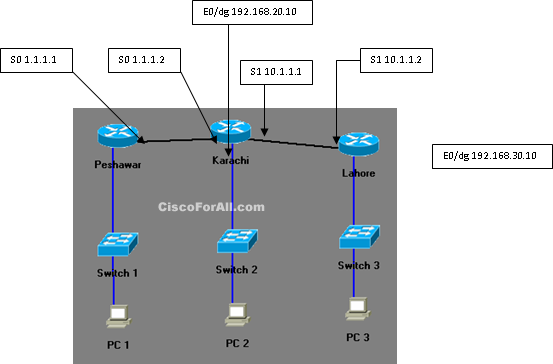

If we have an environment in which there are 3 or more then 3 routers then the configuration will be  as

dynamic routing protocl



  • Router# conf terminal
  • Router(config)# int e0
  • Router(config_if)# ip add 192.168.10.10 255.255.255.0
  • Router(config_if)# no shut
  • Router(config_if)# exit
  • Router(config)# int s0
  • Router(config_if)# ip add 10.1.1.1 255.255.255.0
  • Router(config_if)# no shut
  • Router(config_if)# clock rate 6400
  • Router(config_if)# exit
  • Router(config)# router rip
  • If we want to configure on RIP v2 so do as
  • Router(config_router)# version v2
  • Router(config_router)# network 192.168.10.0
  • Router(config_router)# network 1.0.0.0
  • Router(config_router)# exit

Now do the configuration on router 2 as

  • Router> enable
  • Router# conf terminal
  • Router(config)#int e0
  • Router(config_if)# ip add 192.168.20.10 255.255.255.0
  • Router(config_if)# no shut
  • Router(config_if)# exit
  • Router(config)# int s0
  • Router(config_if)# ip add 1.1.1.2 255.255.255.0
  • Router(config_if)# no shut
  • Router(config_if)# clock rate 64000
  • Router(config_if)# exit
  • Router(config)# int s1
  • Router(config_if)# ip add 10.1.1.1 255.255.255.0
  • Router(config_if)# no shut
  • Router(config_if)# clock rate 64000
  • Router(config_if)# exit
  • Router(config)# router rip  (for rip v2 just type version 2)
  • Router(config_router)# version 2
  • Router(config_router)# network 192.168.20.0
  • Router(config_router)# network 1.0.0.0
  • Router(config_router)# network 10.0.0.0 (which is the network ID for 1.1.1.2 add)
  • Router(config_router)# exit
  • Router(config)# exit
  • Router# exit

Now configuration for router 3

  • Router> enable
  • Router# conf terminal
  • Router(config)#int e0
  • Router(config_if)# ip add 192.168.30.10 255.255.255.0
  • Router(config_if)# no shut
  • Router(config_if)# exit
  • Router(config)# int s0
  • Router(config_if)# ip add 10.1.1.2 255.255.255.0
  • Router(config_if)# no shut
  • Router(config_if)# clock rate 64000
  • Router(config_if)# exit
  • Router(config)# router rip
  • Router(config_router)# version 2  (for rip v2 just type version 2)
  • Router(config_router)# network 192.168.30.0
  • Router(config_router)# network 1.0.0.0
  • Router(config_router)# network 10.0.0.0 (which is the network ID for 10.1.1.2 add)
  • Router(config_router)# exit
  • Router(config)# exit
  • Router# exit
